What'sFET?　～キットボーイの電動ガン用ＦＥＴスイッチ講座～

　前回からだいぶ遅れてしまったが、今回はＦＥＴスイッチであるオンリーＧ（ハイサイクルＳ）の取り付けについて解説していきたいと思う。今回は、東京マルイ製のＭ１６Ａ１のバージョン２メカボックスを使用した。メカボックスの基本的な配線はどのバージョンでも同一である。

下に出ている2本がモータへの接続、左側のコネクトがバッテリーへの接続である。


トリガースイッチ部分


　左側の2本がバッテリーへの接続、右側の赤と黒の太い線がモータへの接続、右の真ん中から出ている細い2本の線はトリガースイッチへの接続になる。
１．メカボックスの配線を取り外す
　メカボックス内の既存の配線はすべて取り外す。この時モータへ接続されていた配線の長さを測っておくと、ＦＥＴ接続時の調整に役立ちます。



トリガースイッチ部はハンダごてで取り外す


２．FETスイッチの設置
　配線を取り外したメカボックスに、FETスイッチの配線を設置する。


　モータ接続部分の戦は先ほど測った長さが出るようにする。

　
３．ＦＥＴスイッチを接続する
　配線の長さを調整できたら、トリガースイッチ部をハンダづけする。（色はどちらでもよいです）

　
接続が完了したら、メカボックスを元通りに組み立てる。(写真は仮付けです)


４．ヒューズの取り付け

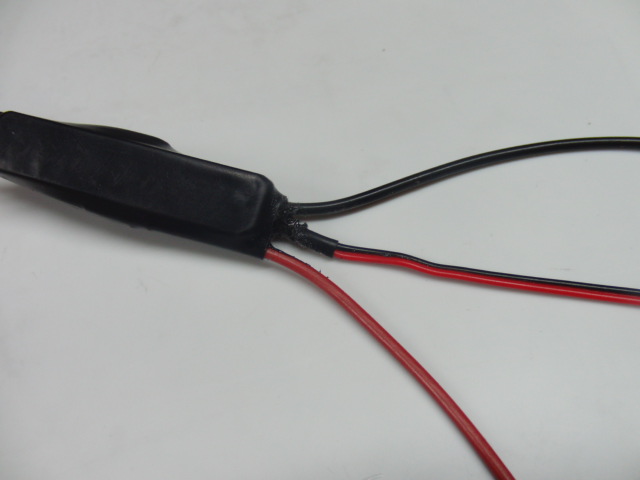

　回路の保護のためにヒューズをFETスイッチのバッテリー側の線に取り付ける。

　取り付けるのは、赤（＋側）、黒（ー側）どちらでも構いません。収縮チューブやビニールテープでヒューズを保護します。（ヒューズはミニヒューズの２０Aがお勧めです）
５．バッテリーコネクタ、ピンの取り付け
　バッテリーコネクタの取り付けを行います。

バッテリーコネクタはピンをｶｼめた後に、ハンダを流すとよりよいでしょう。


ラージコネクタ（大きいコネクタ）の取り付けの際は、四角の方に赤（＋）、半丸に黒（ー）を差し込みます。（ミニコネクタの場合は丸がプラス、四角がマイナスなので注意が必要です）
ここでコネクタの取り付け向きが逆だと、ＦＥＴスイッチや回路が破損する恐れがあるので、よく注意して取り付けて下さい。

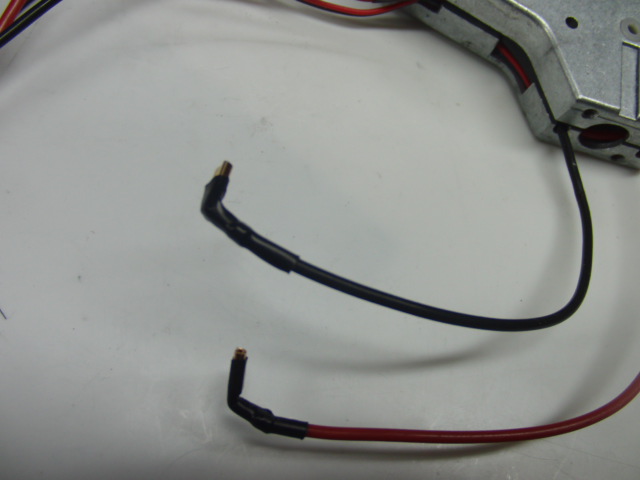

　モータ側のピンは、ｶｼめた後まげて、先ほどのようにハンダ付け、収縮チューブで絶縁します。


６．完成
　これでＦＥＴスイッチのオンリーＧ（ハイサイクルＳ）の取り付けは完了です。

　この説明のようにハンダ付けやコネクタの向き、ヒューズの取り付けなどを適切に行えば、回路の破損や誤作動を最小限に抑えることができます。
