What'sFET?　～キットボーイの電動ガン用ＦＥＴスイッチ講座～

今回からは、ネットや巷で言われているＦＥＴスイッチの素朴な疑問や
「都市伝説」的に流されているウワサを検証していこうと思います。

　現在ネット上で気になった「都市伝説」は以下の７つです。



疑問１　
ＦＥＴスイッチは消耗品なので定期的に
交換する必要があるか？

疑問２　
ＦＥＴスイッチを使用すると、本当にレスポンスが良くなるのか？

疑問３　
国産のＦＥＴ素子は使えない？

疑問４　
ＦＥＴ素子は静電気で壊れるので、ゴム手袋をして作業する
必要がある？

疑問５　
ＦＥＴスイッチにコンデンサとダイオードをつけると発熱する？

疑問６　
ＩＲＬ３７１３は２１０Ａ電流を流す事が出来るのか？

疑問７　
ＩＲＬ３７１３にはバッタもんが出回っている？



これらを次回から詳しく解説し、その真偽を確かめていきます。


この他にもＦＥＴスイッチで気になる点があれば、
コメントで答えていこうと思います。

　前回からだいぶ遅れてしまったが、今回はＦＥＴスイッチであるオンリーＧ（ハイサイクルＳ）の取り付けについて解説していきたいと思う。今回は、東京マルイ製のＭ１６Ａ１のバージョン２メカボックスを使用した。メカボックスの基本的な配線はどのバージョンでも同一である。

下に出ている2本がモータへの接続、左側のコネクトがバッテリーへの接続である。


トリガースイッチ部分


　左側の2本がバッテリーへの接続、右側の赤と黒の太い線がモータへの接続、右の真ん中から出ている細い2本の線はトリガースイッチへの接続になる。
１．メカボックスの配線を取り外す
　メカボックス内の既存の配線はすべて取り外す。この時モータへ接続されていた配線の長さを測っておくと、ＦＥＴ接続時の調整に役立ちます。



トリガースイッチ部はハンダごてで取り外す


２．FETスイッチの設置
　配線を取り外したメカボックスに、FETスイッチの配線を設置する。


　モータ接続部分の戦は先ほど測った長さが出るようにする。

　
３．ＦＥＴスイッチを接続する
　配線の長さを調整できたら、トリガースイッチ部をハンダづけする。（色はどちらでもよいです）

　
接続が完了したら、メカボックスを元通りに組み立てる。(写真は仮付けです)


４．ヒューズの取り付け
　回路の保護のためにヒューズをFETスイッチのバッテリー側の線に取り付ける。

　取り付けるのは、赤（＋側）、黒（ー側）どちらでも構いません。収縮チューブやビニールテープでヒューズを保護します。（ヒューズはミニヒューズの２０Aがお勧めです）
５．バッテリーコネクタ、ピンの取り付け
　バッテリーコネクタの取り付けを行います。

バッテリーコネクタはピンをｶｼめた後に、ハンダを流すとよりよいでしょう。


ラージコネクタ（大きいコネクタ）の取り付けの際は、四角の方に赤（＋）、半丸に黒（ー）を差し込みます。（ミニコネクタの場合は丸がプラス、四角がマイナスなので注意が必要です）
ここでコネクタの取り付け向きが逆だと、ＦＥＴスイッチや回路が破損する恐れがあるので、よく注意して取り付けて下さい。


　モータ側のピンは、ｶｼめた後まげて、先ほどのようにハンダ付け、収縮チューブで絶縁します。


６．完成
　これでＦＥＴスイッチのオンリーＧ（ハイサイクルＳ）の取り付けは完了です。

　この説明のようにハンダ付けやコネクタの向き、ヒューズの取り付けなどを適切に行えば、回路の破損や誤作動を最小限に抑えることができます。

前回、文末に簡単な部品紹介をしたが
それぞれの働きを説明したいと思う。


公称電圧8.4Vバッテリ(ニッカド ラージ)は充電直後 約9.8Vの電圧まで上がる。
そこからは徐々に下がるが、充電翌日でも9.3Vは維持している。

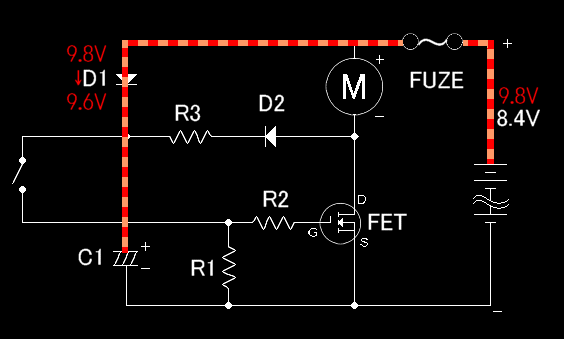

これを前提にしてFETが動作するプロセスを説明しよう。

　
ダイオードにより元の9.8Vより0.2Vほど低下し約9.6Vになる。

一般的にシリコンダイオードに大電流を流すと0.6Vの電圧が低下するが、
それは大電流の場合のみである。

コンデンサに満充電されるとそれ以上電流が流れ込まない。
このような場合はあまり低下しないのが事実。

さて、これで発射準備は万端。

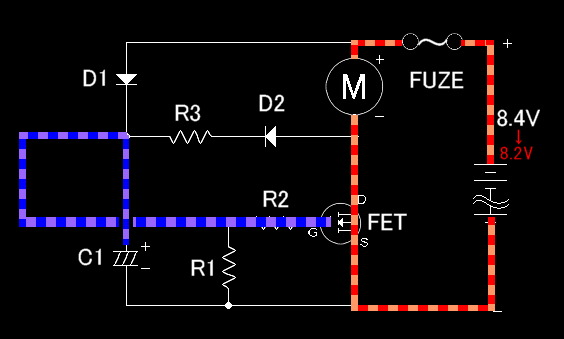

トリガーを引くと、C1の電圧9.6Vが抵抗器(R2)を通りFETのゲートに加わる。

この瞬間にFETが起動。
モータが回転をはじめ、ファイア！

発射と同時にバッテリ電圧が低下する。
マルイノーマル電動ガンではフルオート時だいたい11Aもの負荷がかかり
バッテリ電圧は1.4Vも低下。約8.2Vになっていた。

セミオート時では なんと3.1V以上も低下。瞬間的に6.5Vを下回っていた。

これはモータの起動時に大電流が流れるために起こる現象である。
そのため、回転が持続しているフルオートより
モータのON/OFFを繰り返し行うセミオート連射の方が圧倒的にバッテリ電圧は低下するのだ。

ここで活躍するのが　大容量の蓄電器(電解コンデンサ)とダイオード　である。
たとえバッテリ電圧が低下しても、コンデンサに蓄積された電荷はFETのゲート電圧を安定させることができる。
もしバッテリ電圧がコンデンサの電圧より下回った場合でもダイオード(D1)がある限り 逆流することはない。

トリガーを連続して引いているとコンデンサからは微弱な電流が流れ出る。
コンデンサの電圧も僅かながら低下を続けているのだ。
ここで大容量コンデンサを使用すれば全くといっていいほど影響はない。

トリガーを離す、即ちバッテリ電圧が復帰すると直ちにコンデンサへの電圧チャージが再開されるので
1分間ワントリガで撃ち続ける場面でもない限り、全く問題はないのだ。

トリガーから発射までのサイクルは説明した。
トリガーを離してからもある流れが存在する。

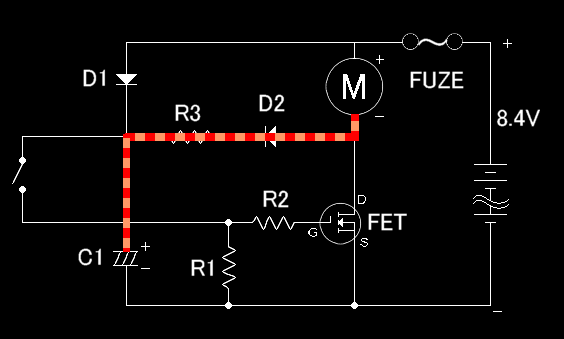

トリガースイッチをオフにした瞬間、モータからの逆起電力が発生。
高い電圧がFETのドレインへ瞬時に加わる。

8.4Vバッテリでは約40Vという高電圧が確認できた。
高い電圧のバッテリを使えば、当然 数値も高くなるだろう。


これを逃がすためにD2とR3を張る。
モータからの逆起電力はFETに加わる前に逸れ、コンデンサへと注がれる。

もしこの横道が用意されていなければFETにダメージが蓄積され最終的には破損する結果となる。

次回は、この回路のデータや波形を基に回路の性能を実測しよう。乞うご期待。

さてこれまでFETの利点と問題点を紹介してきたが
一体どのような回路が電動ガンに相応しいと言えるのだろうか。

ここでひとつ具体例を挙げよう。

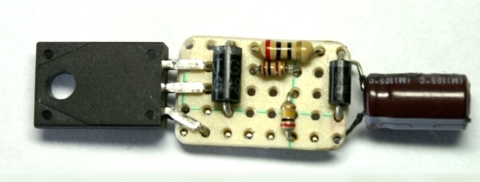

「FETスイッチオンリーG」基板

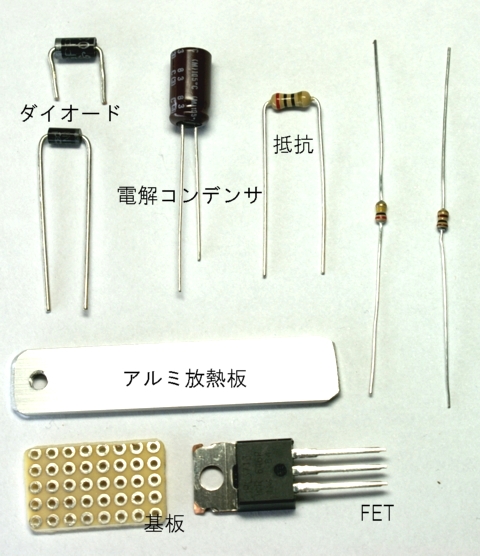

使用した部品

第3回で紹介した電解コンデンサ、ダイオード、放熱板、抵抗の全てを内蔵し、
電動ガン用に設計された「オンリーGスタンダードモデル(OGSM)」
その名の通り、キットボーイより2003年に発売された「FETスイッチ オンリーＧ」の回路である。

ピストンコントロール回路なしで シンプルな構造のFETスイッチ。
ほとんどの電気的問題をクリアしたものだ。
電動ガンのFETスイッチとしては最もスマートで丈夫なモデルであろう。



オンリーGスタンダードモデル(OGSM)

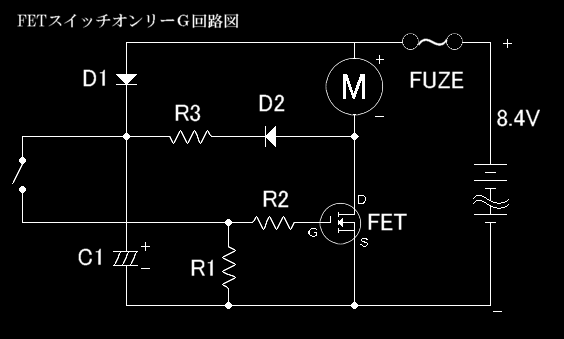

これが電動ガン用FETスイッチOGSMの回路図である。
各部分を簡単に説明しよう。

(C1) ・・・電解コンデンサ
　→ゲート電圧安定用
(D1)・・・ダイオード
　→電解コンデンサに電気を溜め、逆流を防止する。
(D2)・・・ダイオード
　→逆起電力を逃がす。
(R1)・・・抵抗器
　→ゲート電圧の電荷を逃がす。
(R2)・・・抵抗器
　→ゲート保護および発振防止
(R3)・・・抵抗器
　→電流制限
(FET)・・・電界効果トランジスタ
　→モータ電流のON/OFF
(M)・・・モータ
　→電動ガン内臓モータ

 さて、次回はこのOGSMについてさらに突っ込んだ内容に触れたい。乞うご期待。
